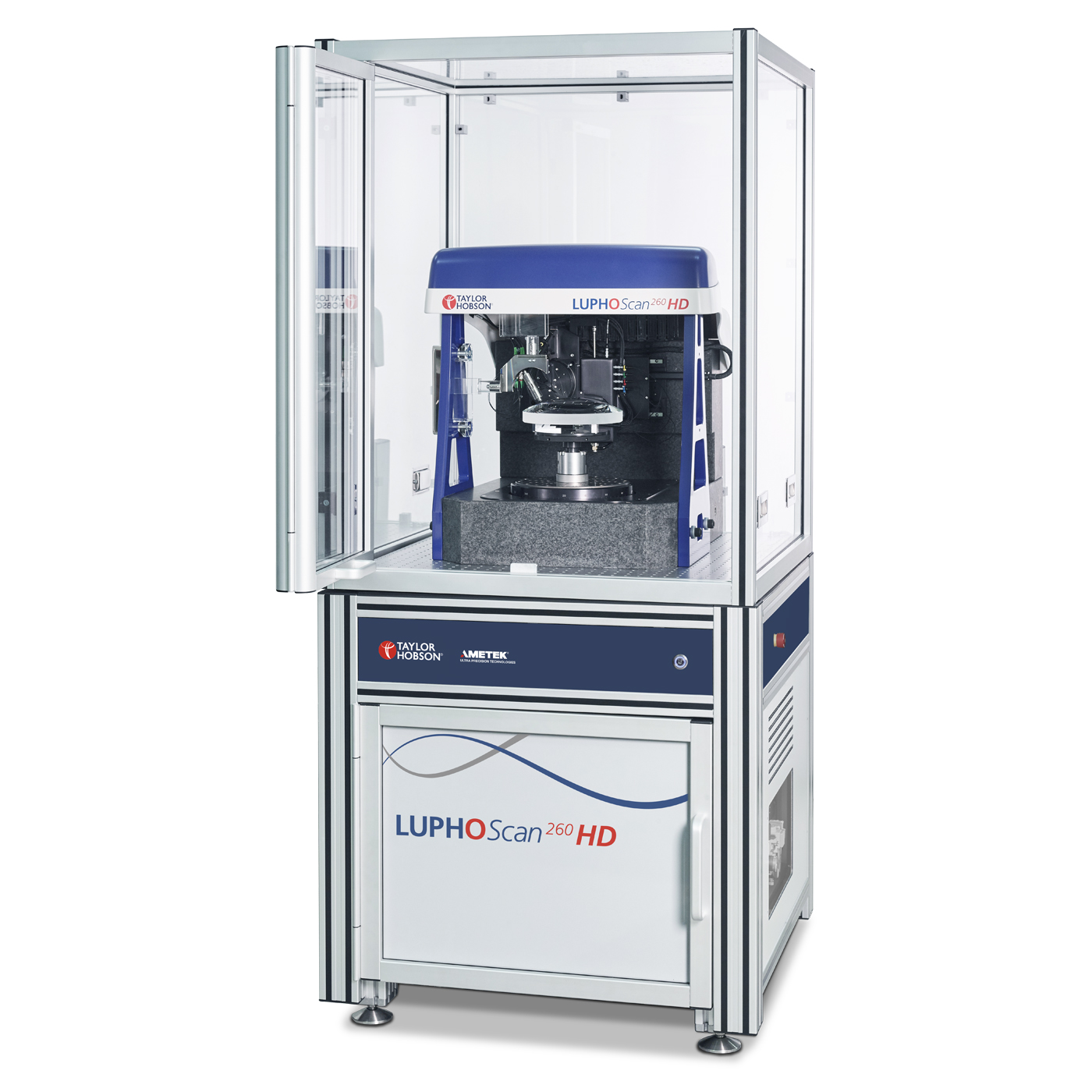

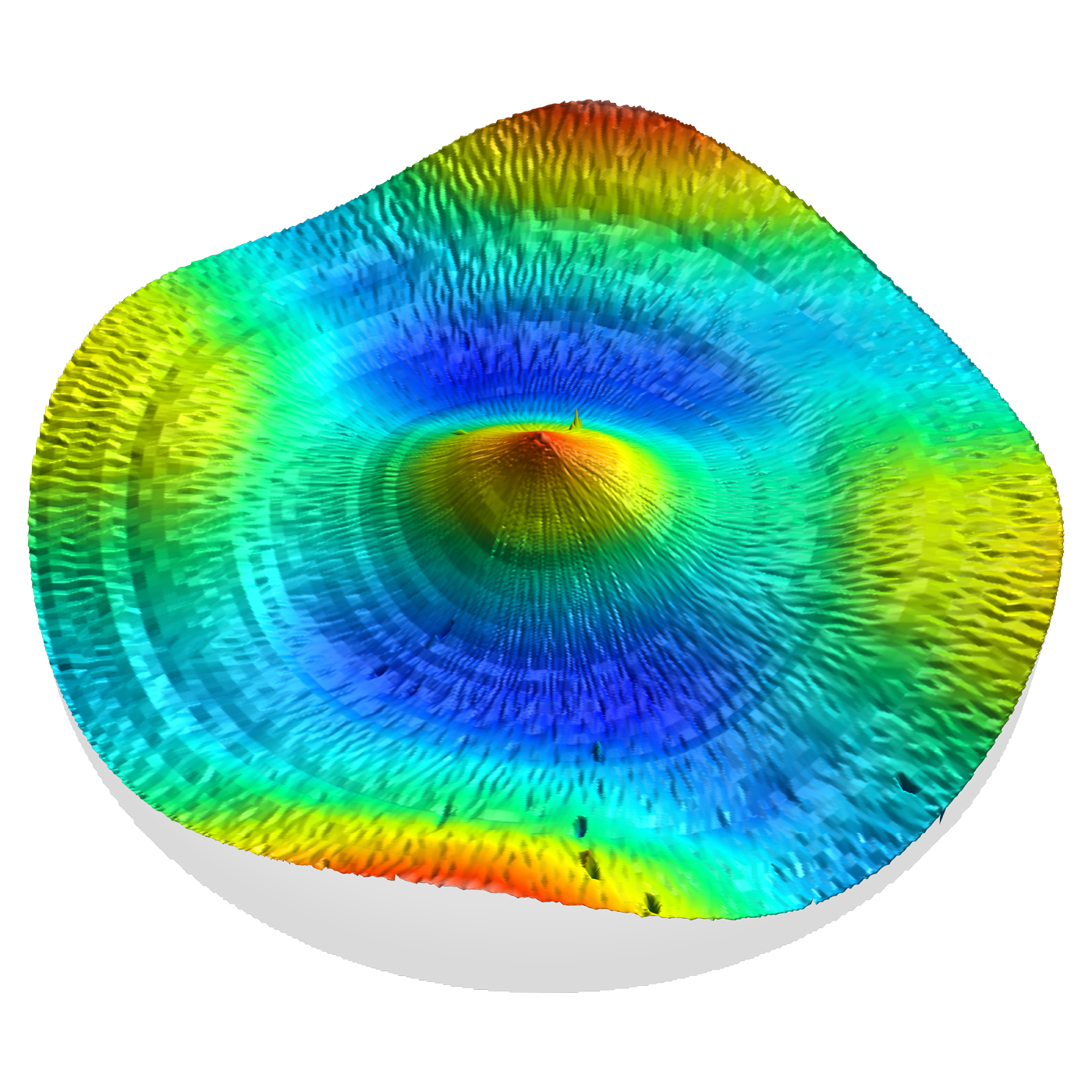

LUPHOScan 260/420 HD

用于测量非球面、自由曲面光学元件和透镜模具的非接触式三维形状/外形测量设备

LUPHOScan HD非接触式三维光学轮廓仪可对高偏差非球面自由曲面等具有挑战性的表面的半径和不规则度进行最高精度的非接触式三维轮廓测量。LUPHOScan HD的稳定性是行业领先的,特别在一些严苛的环境下,也能保证对非球面和自由曲面进行超高精度地快速轮廓测量,新一代LUPHOScan HD三维轮廓仪是业界首款在高达 90°的采样斜率上精度优于 50 nm (3σ) 的仪器。

  • 产品概述 +

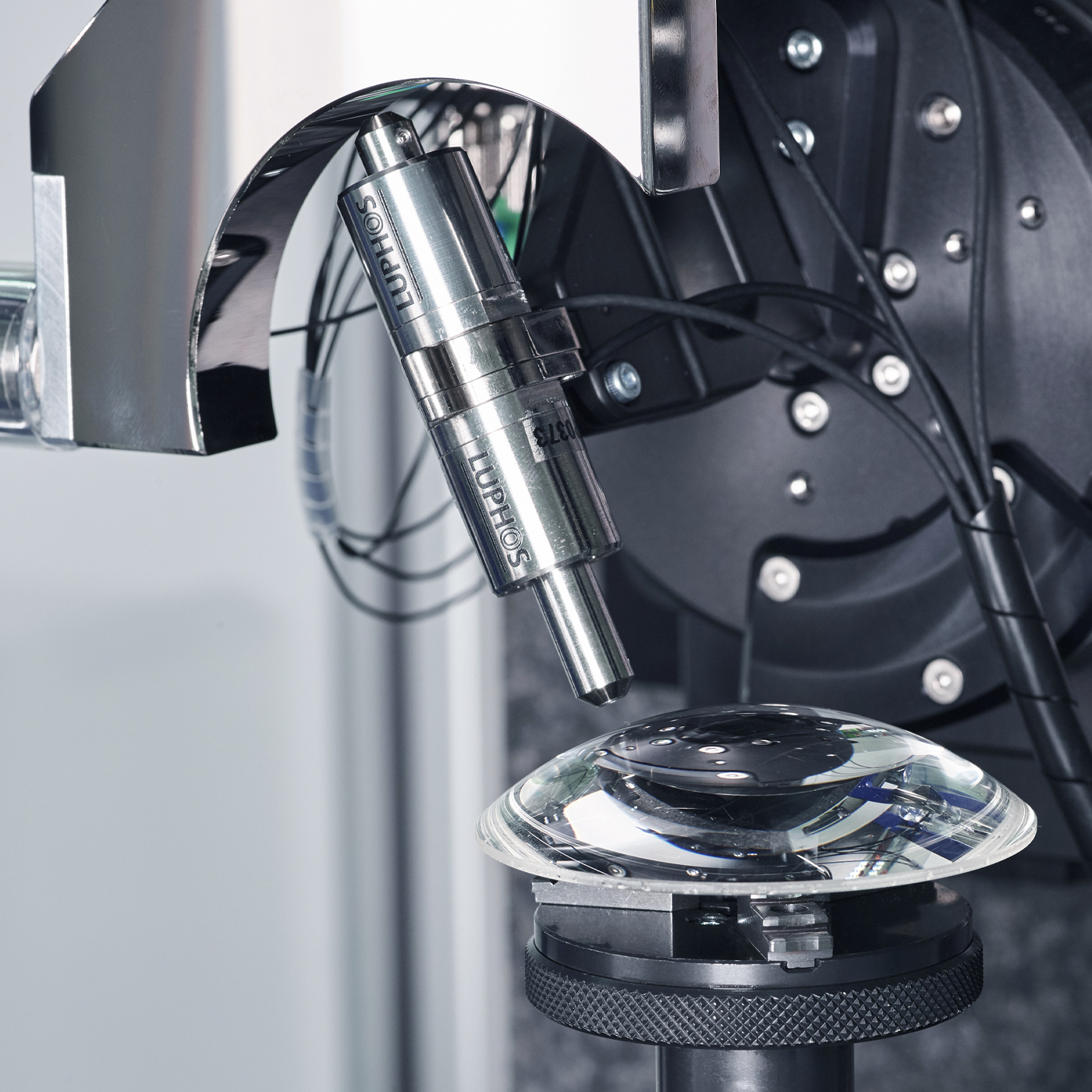

    LUPHOScan HD 测量平台是一款基于多波长干涉技术 (MWLI®) 的干涉式扫描测量系统。


    它专为旋转对称表面的超精密非接触式3D形状测量而设计,例如非球面、球面、平面和自由曲面光学透镜。


    该仪器的主要特性包括高速测量、特殊表面的高灵活度测量 (例如;拐点的轮廓或平坦的尖点), 最大物体直径可达420 mm。



    革新测量技术


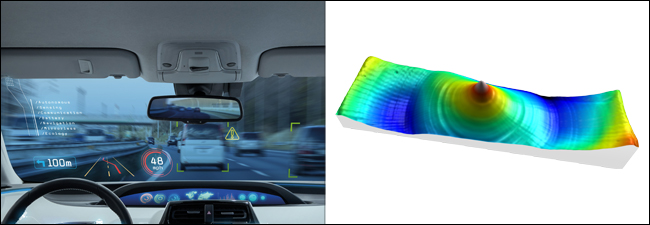

    • 对任何旋转对称的表面的深入分析 - 非球面、球面、平面和自由曲面
    • 高精度 - 物件坡度高至90° 度 - 是测量大的、陡峭的和极小的非球面镜头(如手机镜头模具)的理想选择

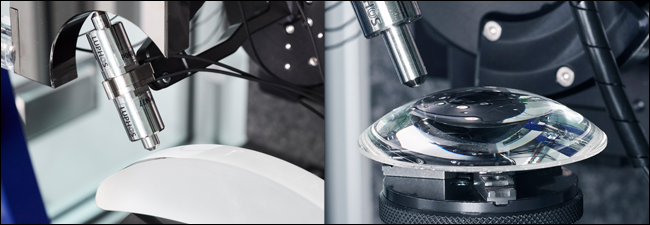

    • 可测量任何材料 - 透明、镜面、不透明、抛光、研磨

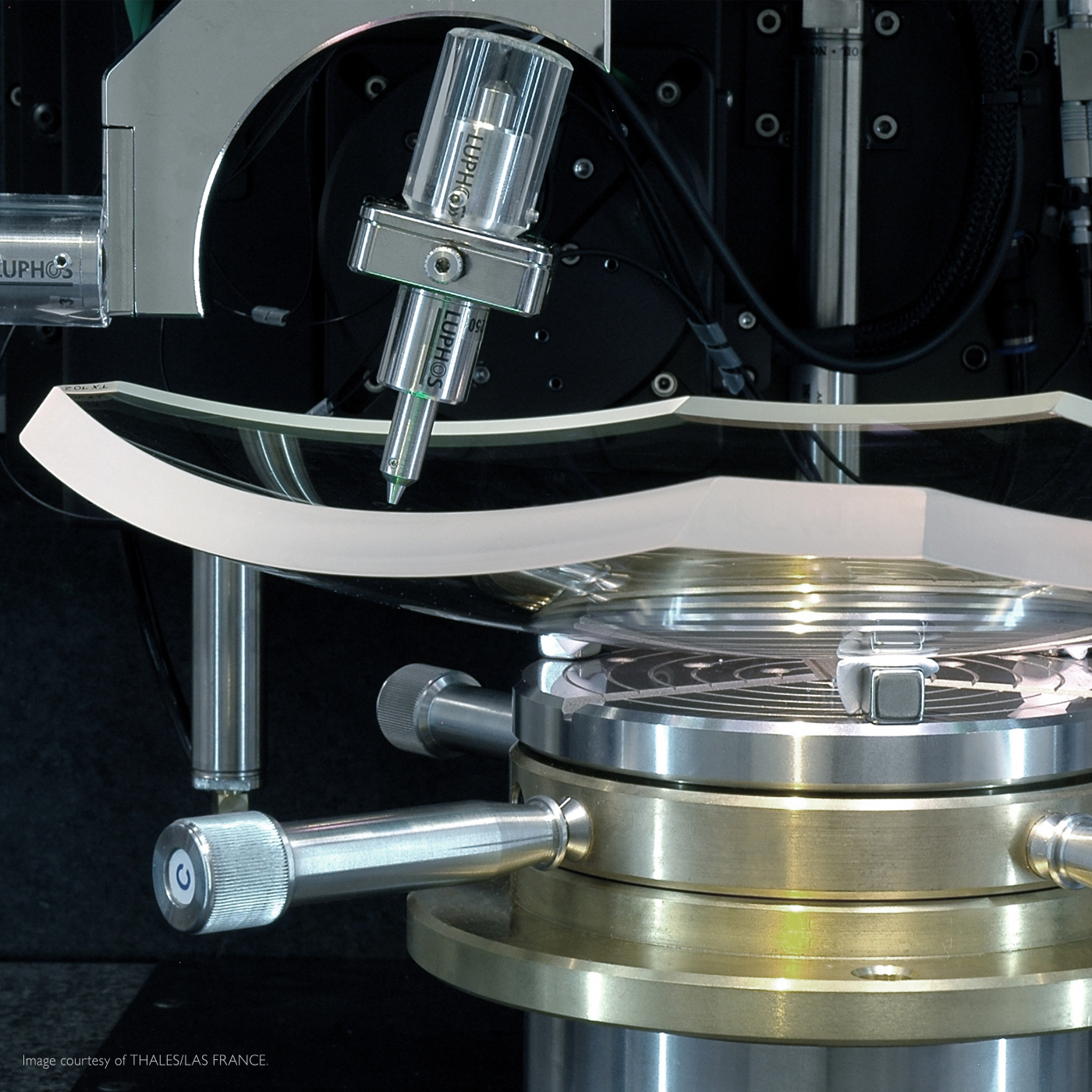

    • 大球面的偏离 - 能够测量盘式或者鸥翼表面,以及弯曲点的轮廓
    • 测量结果极高的重复性 - Power和PV测定参数的最佳稳定性
    • 系统噪音极低 - 坚固耐用,不受环境变化的影响
    • 高速测量 - ≤ 420 mm直径


    LUPHOScan HD 测量台开创了光学表面高精密计量的新领域。新一代的测量系统能够测量物件角度大至90° 度,绝对测量精度高于±50 nm (3σ) 。测量结果有着极高的重复性且低噪音。


    全新的 LUPHOScan HD 是对高精度有着极高要求应用的理想选择,是生产过程控制的最基本要求。可测量坡度极高的表面、具有不同间距方向的表面、极小的表面例如手机镜头模具。

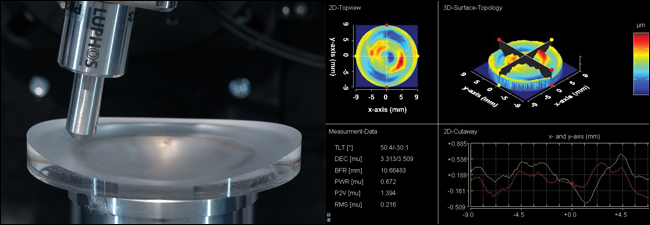

    使用LUPHOSwap扩展功能完成光学零部件形状误差的测量


    LUPHOScan 260 HD 和 LUPHOScan 420 HD 测量平台可以应用LUPHOSwap的扩展功能,来对透镜两个表面的所有特征进行连续的测量。一个特殊的测量概念能够将两个表面的测量结果相关联起来。这个概念就是在测量形状误差的同时,LUPHOSwap能够确定透镜两侧表面的精确的厚度、楔角和偏心量误差以及旋转定位。


    此外,还能够确定透镜底座位置。这个强大的软件工具功能来自于LUPHOSmart传感器技术,一个独特的概念模式,以及额外的的测量基准 (跳动基准)。
