120秒内完成调整、测量和分析

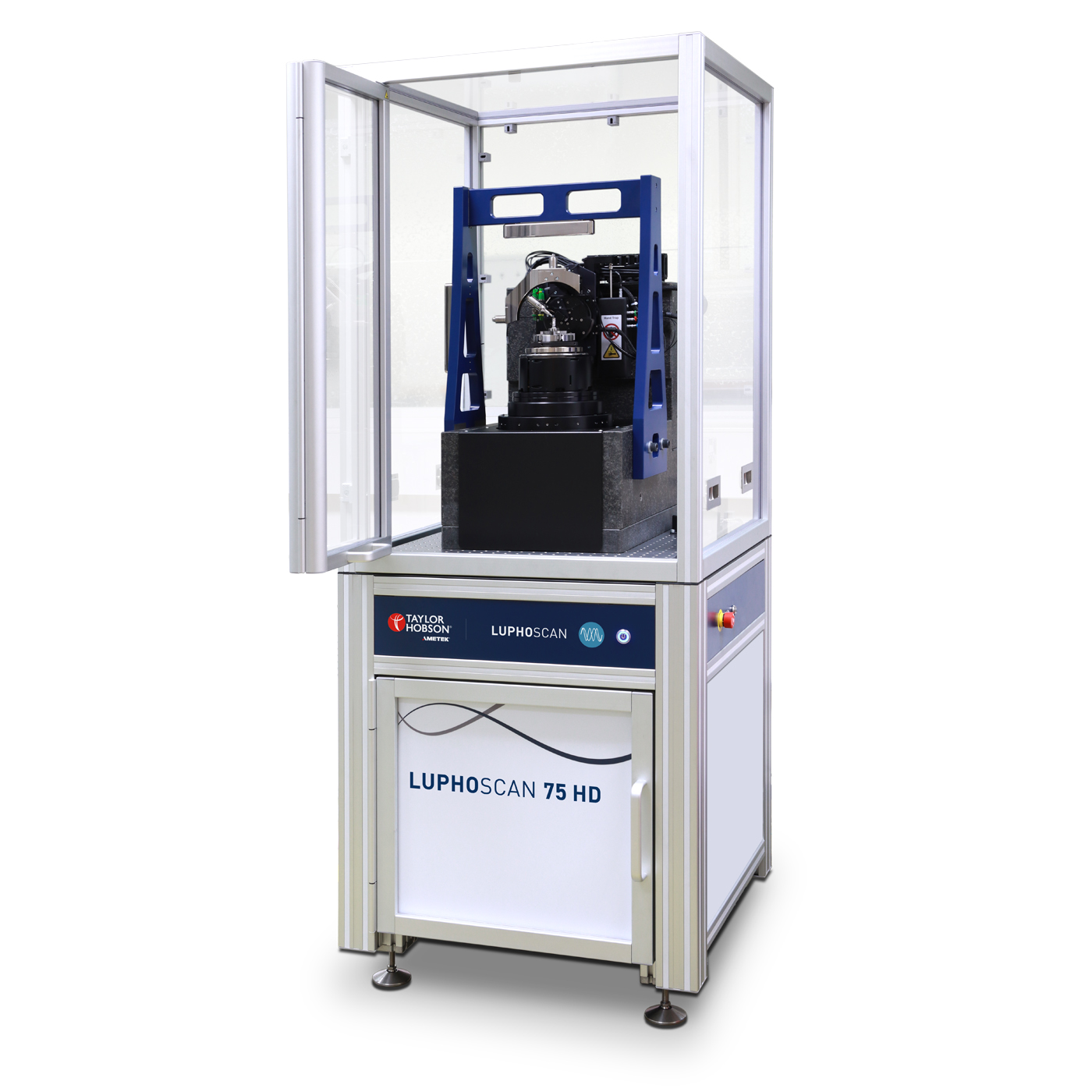

高速、精密、三维非接触微小镜片自动测量系统。
LUPHOScan 75 HD 为大批量生产带来实验室级的精度。只需单击一下即可获得始终如一的准确结果。任何级别的操作员都可以获得快速、高精度的结果。
设计和生产的独特优势
- 自动对准光学工件 - 只需45秒*
- 使用 FPP (Focal Point Pivot) 技术实现更短的测量周期 - 自动对准光学工件*
- 高重复精度 - ≤ 30 nm PV (3σ)
- 优异的稳定性 - Power 变化 < ± 15 nm (3σ), PV 变化 < ± 1.5 nm (3σ)
- 几何特征分析 - 如与光学表面相关的定位坎合面和边缘直径

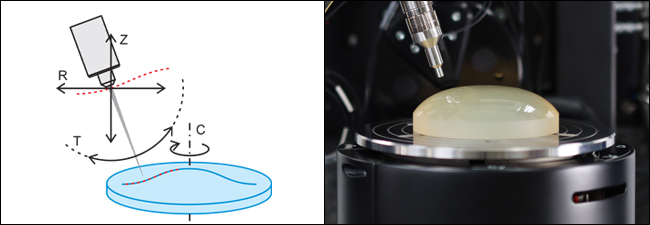

测量原理

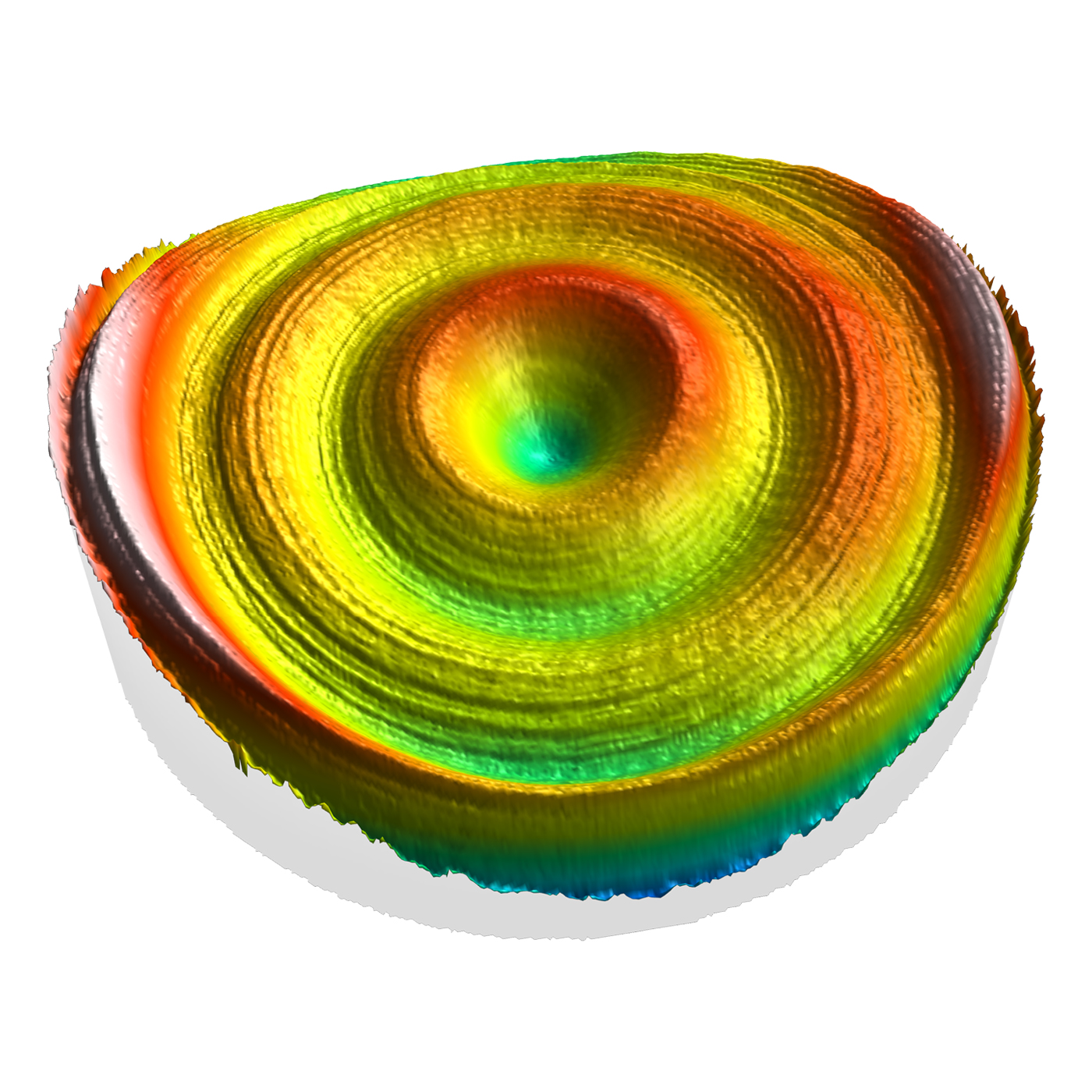

在测量过程中，传感器在整个被测物体的表面进行螺旋式扫描，并生成高密度的三维数据。工件在气浮旋转平台上旋转，传感器在移动轴上沿工件径向理论曲线移动从而完成扫描。
旋转平台使传感器与物体表面保持垂直，移动轴的布局提供了很高的灵活性，能从容应对非常规的表面形状 (包括陡峭的坡度或带有拐点的轮廓)。

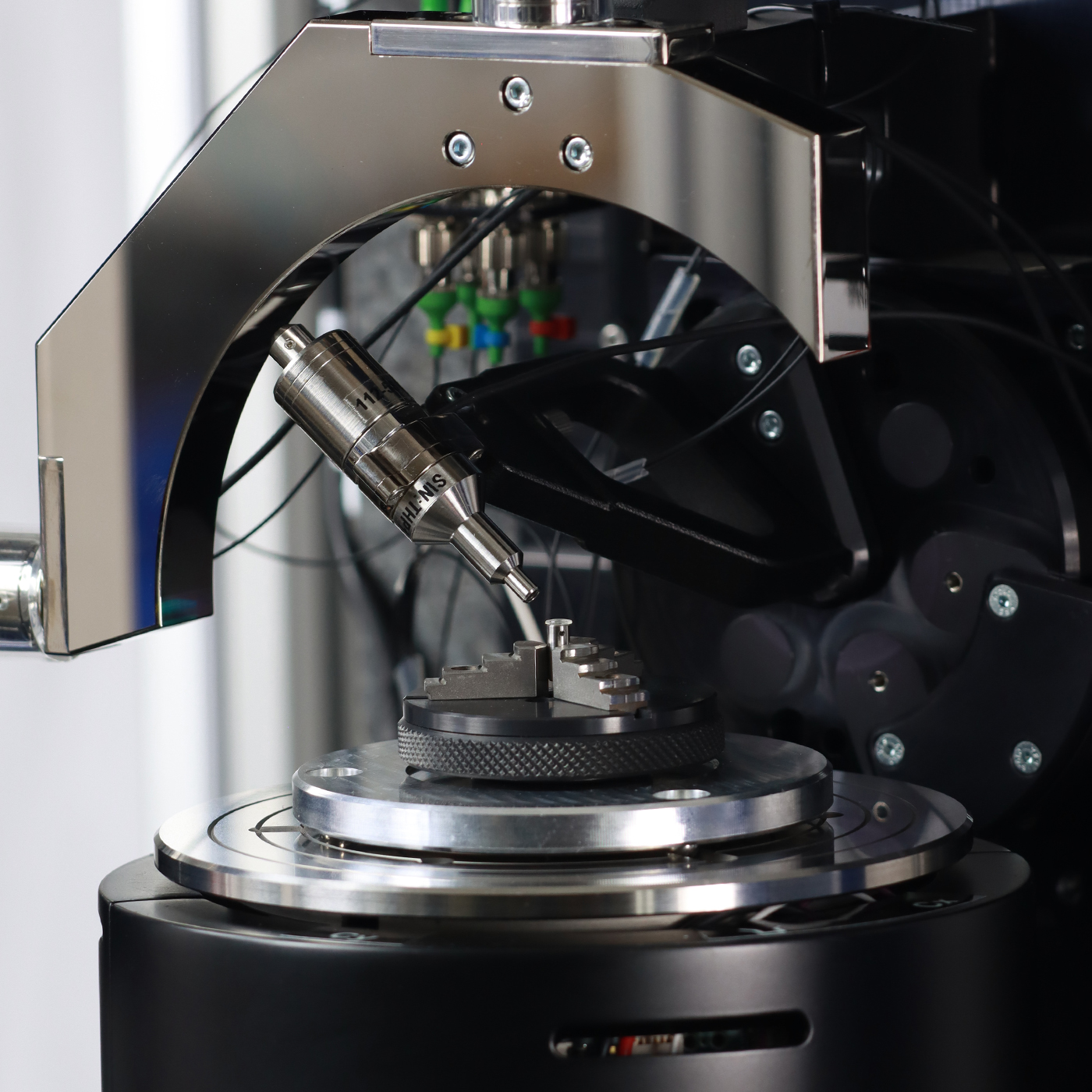

优化的LUPHOScan测量传感器
在LUPHOScan 75 HD上使用的新传感器技术拥有新的优点，包括增加到7.5 mm的工作距离。可以测量模仁和模制镜片上的复杂几何特征，例如:
- 可以测量坎合面，而传感器和镜片不会发生碰撞
- 可以轻松测量陡峭的凹面光学表面
通过自动化实现准确性
新型 LUPHOScan 75 HD 增加了全新的自动调心调平台，实现了完整的仪器自动化。
- 消除对操作员技能的依赖
- 通过自动可重复的调心和调平实现测量一致性
- 以更短的设置时间提高产能
- “一键” 对准、测量和分析
* 取决于数据分辨率、工装和工件几何形状。
