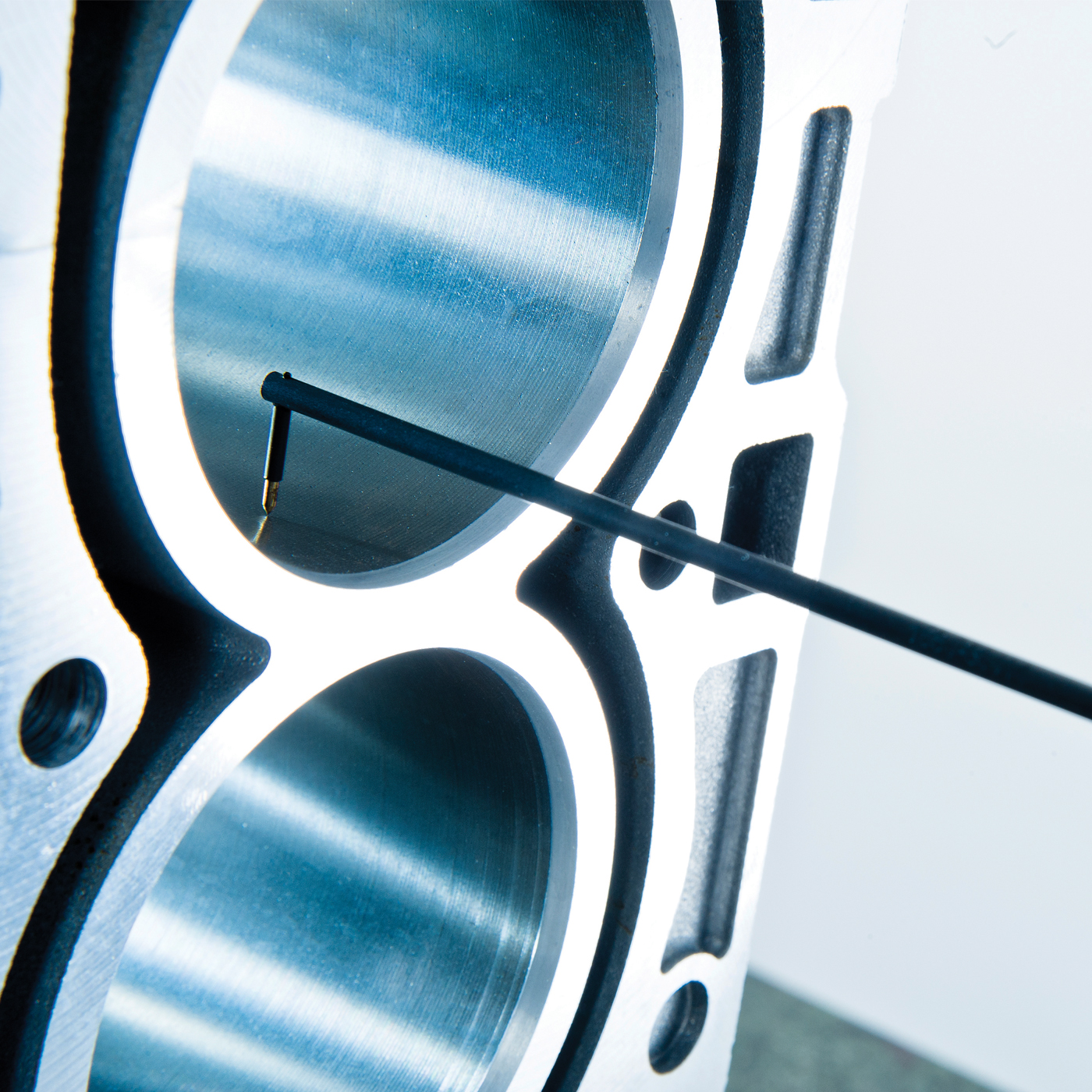

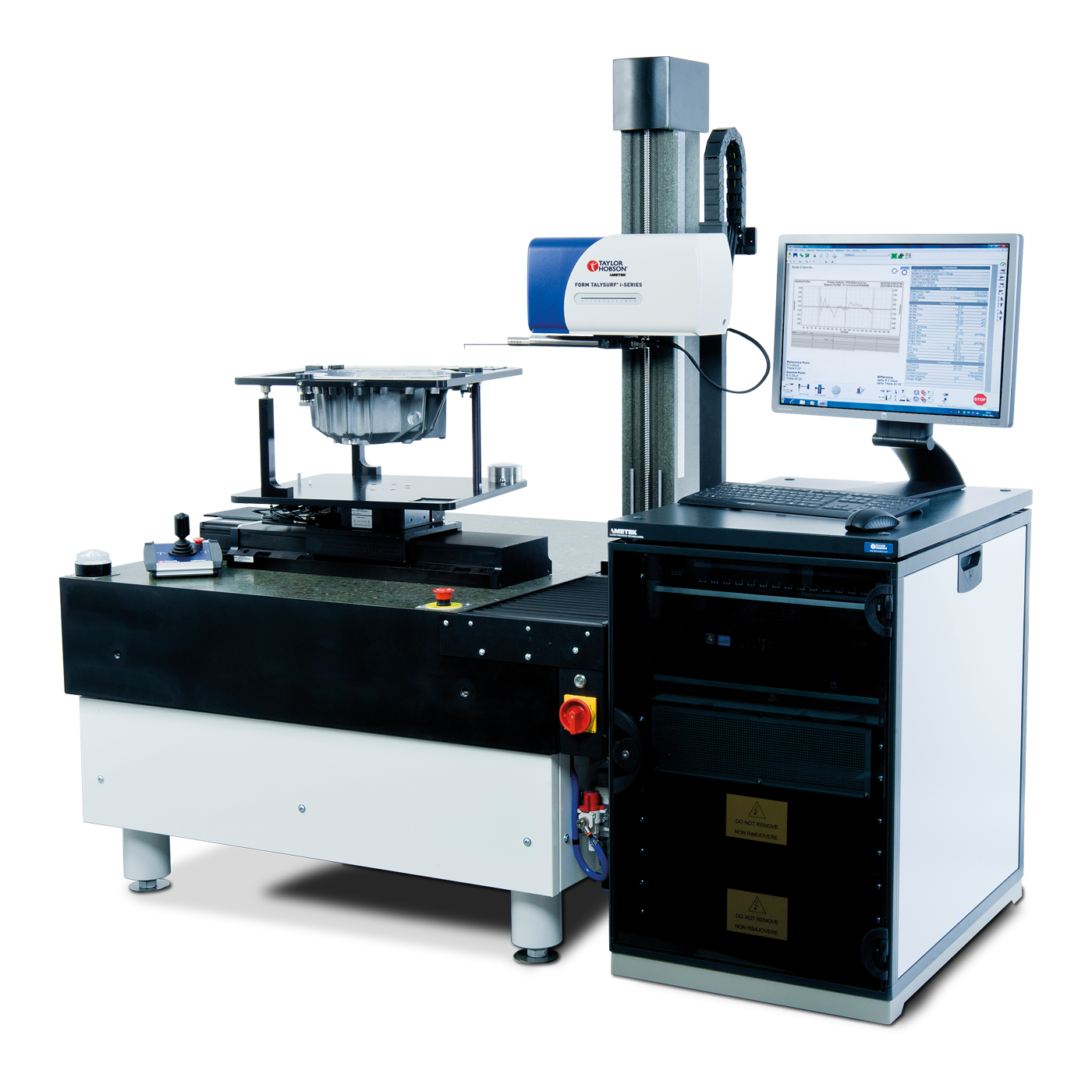

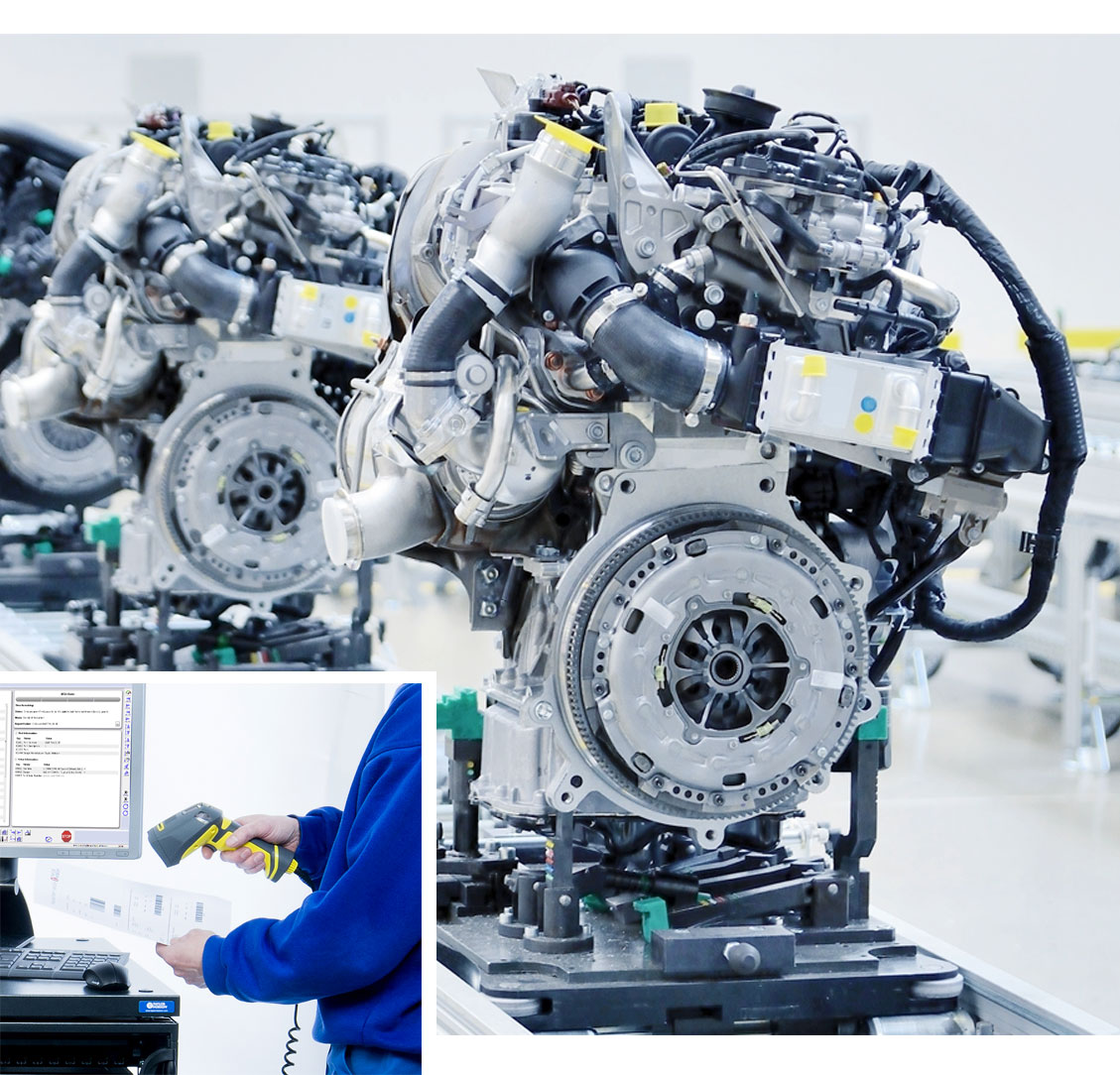

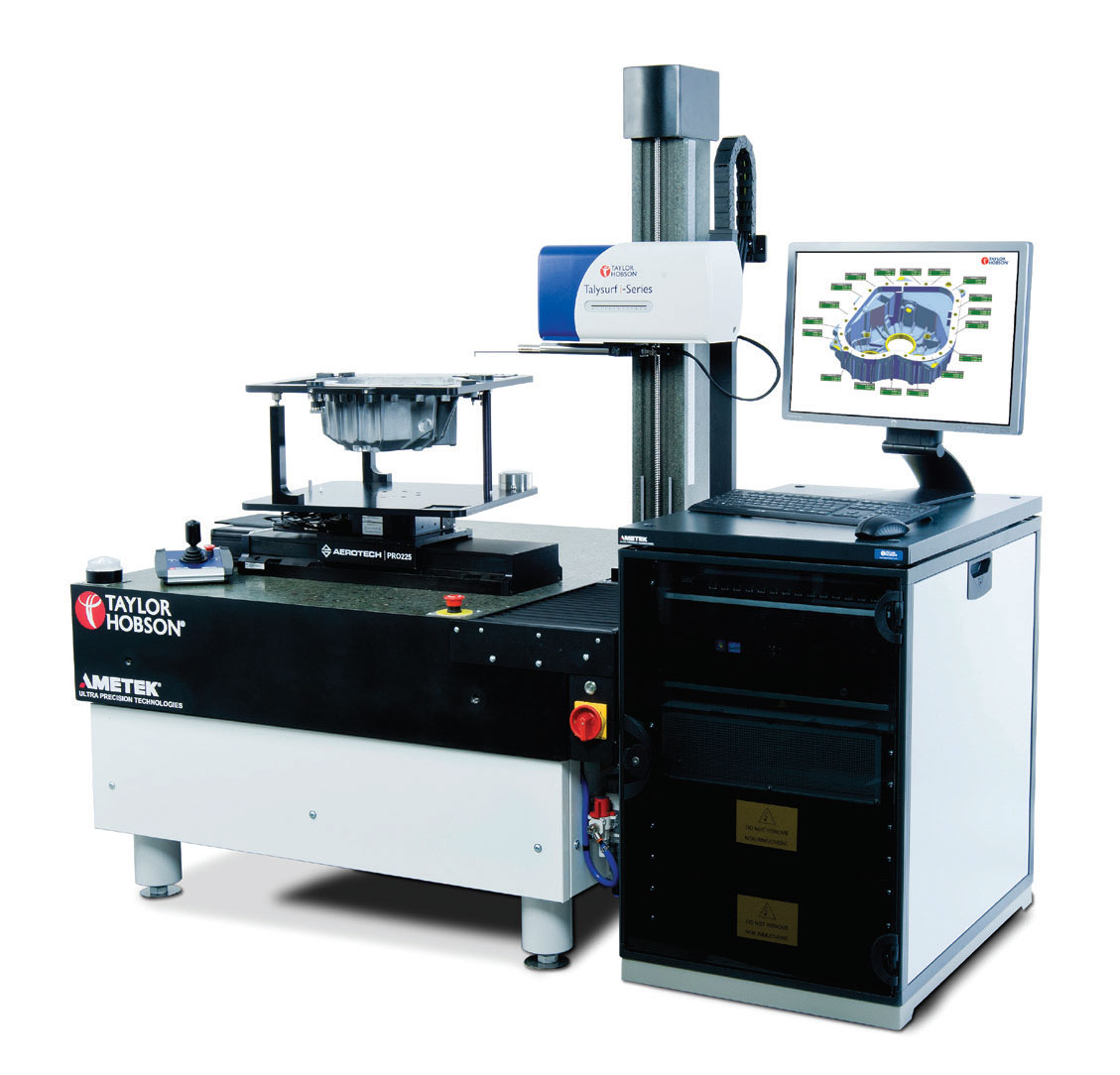

虽然在汽车生产中,高度自动化的制造系统已经得到很好的应用,但是质量控制仍然需要人工操作。Form Talysurf® CNC 系列专门用于全自动的质量控制,可以改变上述的人工操作。 该系统可根据您的个性化需求进行编程,全自动测量和分析曲轴、缸盖、缸体、齿轮箱外壳等。 Form Talysurf® CNC 系列配备了Taylor Hobson的 Q-Link 生产界面,软件符合工业 4.0 理念。生产界面专为车间环境而设计,可以实现与SPC软件的直接通信,为您的制造过程提供反馈。 由于采用专用夹具,零件的装卸和定位更容易。采用自动测量程序,可以防止操作人员的失误。多轴的快速移动,可以减少测量时间,增加产量。 测量的完整性与再现性 高精度传感器 配置了世界领先的 5 mm 传感器,具有 0.4 nm 的分辨率和独特的温度补偿,作为标准配置。 驱动箱倾斜装置 电动±9° 倾斜或手动9° - 45° 倾斜装置,可以测量曲轴圆角半径和缸盖的阀座。 高精度立柱 可选 700 mm 或 1000 mm 的高精度立柱。通过编程实现在电动Y轴台上的自动移动。 零件全方位测量 可以通过旋转台和 300 mm X-轴台,可以实现快速、精确的零件定位。 减振系统 钢支架上安装了具有自调平功能的气浮减振垫,可降低车间环境的测量噪声。
